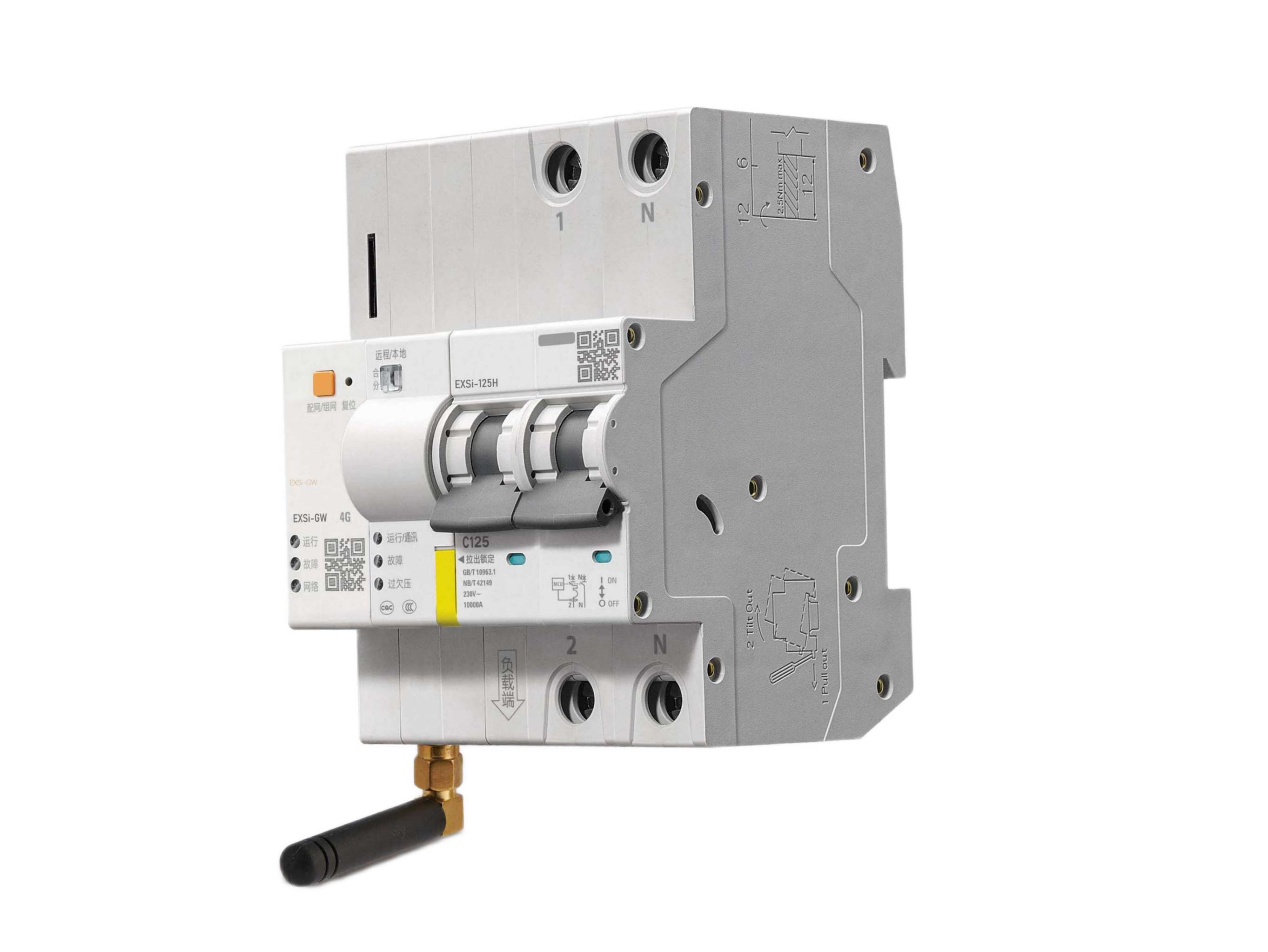

Siri EXSi Pencawang Litar Pintar IoT
Pencawang litar IoT generasi baru yang mengintegrasikan pengukuran tenaga, perlindungan beban lebih, litar pintas, voltan berlebihan/kurang, kehilangan fasa, kebocoran arus, perlindungan suhu berlebihan, pemasaan, kuasa berlebihan/kurang, pencegahan kecurian elektrik, kawalan suis jarak jauh dan fungsi komunikasi rangkaian dalam satu unit. Menyediakan penyelesaian naik taraf IoT+ untuk pasaran voltan rendah tradisional, mencapai pengurusan kitaran hayat penuh dari bekalan kuasa kepada penggunaan elektrik.
Gambaran Produk
Pengenalan Siri EXSi Pencawang Litar IoT
Siri EXSi Pencawang Litar IoT adalah peranti perlindungan elektrik pintar revolusioner yang menggabungkan pencawang litar voltan rendah tradisional dengan teknologi IoT maju, menyediakan penyelesaian pengurusan keselamatan elektrik dan pengurusan tenaga yang komprehensif untuk pengguna.
Siri produk ini merangkumi siri EXSi-125H/EXSiL-125H pencawang litar (kebocoran) IoT dan siri EXSi-125HZ pencawang litar DC IoT. Produk AC sesuai untuk rangkaian pengedaran dengan voltan AC bernilai sehingga 400V, 50Hz/60Hz, manakala produk DC sesuai untuk rangkaian pengedaran dengan voltan DC bernilai sehingga 250V.
Fungsi utama siri EXSi termasuk menyambung beban talian akhir, mengawal keadaan hidup/mati litar, sambil memantau parameter elektrik seperti voltan, arus, arus baki, suhu, penggunaan tenaga, kualiti kuasa serta suhu dan kelembapan persekitaran secara masa nyata. Ia menyediakan amaran awal kerosakan, penggera dan perlindungan aktif, secara efektif mencegah kebakaran elektrik dan mengelakkan bahaya yang disebabkan oleh voltan berlebihan, voltan kurang, kehilangan fasa, beban lebih, arus berlebihan, kebocoran arus, peralatan terlalu panas, kuasa berlebihan, kuasa kurang, litar pintas atau kerosakan arka.
Produk ini mengintegrasikan kawalan jarak jauh, pengukuran data dan pemantauan serta pemantauan status keselamatan, menjadikannya peranti pintar IoT pelbagai fungsi. Reka bentuk saiz padat dengan kapasiti arus tinggi menjimatkan ruang pemasangan, menjadikannya pengganti sempurna untuk pencawang litar tradisional.
Tiga Nilai Teras
Perlindungan Menyeluruh
Mengintegrasikan fungsi perlindungan menyeluruh seperti beban lebih, litar pintas, kebocoran arus, voltan berlebihan, voltan kurang, suhu berlebihan, secara efektif mencegah kebakaran elektrik dan kemalangan keselamatan.
Pengurusan Pintar
Memantau parameter elektrik secara masa nyata, memuat naik data ke awan, menjana pelbagai jenis laporan dan carta, menyokong analisis penggunaan tenaga dan penilaian kualiti kuasa.
Kawalan Jarak Jauh
Menyokong kawalan suis jarak jauh, mencapai suis satu klik melalui aplikasi mudah alih atau program mini WeChat, menyokong operasi seperti pemasaan, hubungan jarak jauh dan lain-lain.
Prinsip Pelaksanaan Teknikal
Prinsip pelaksanaan pencawang litar IoT adalah dengan menggabungkan pencawang litar mini dengan sensor pengukuran, mekanisme operasi elektrik dan papan litar kawalan. Pencawang litar dan mekanisme operasi disambungkan melalui penghantaran paksi dalaman, memastikan operasi serentak sambil mencegah pemisahan paksi penghantaran yang berniat jahat.
Komponen Teknologi Teras
Menggunakan bahan nilon prestasi tinggi dari syarikat DSM Belanda untuk membuat sarung, mempunyai kekuatan mekanikal yang sangat baik, ketahanan suhu tinggi dan prestasi rintangan api, memastikan produk beroperasi dengan stabil dalam persekitaran yang sukar untuk jangka masa panjang.
Sentuhan bergerak menggunakan bahan aloi perak-nikel, mempunyai kekonduksian elektrik yang baik dan prestasi anti-pateri; sentuhan tetap menggunakan bahan grafit perak, meningkatkan keupayaan rintangan hakisan arka, memanjangkan hayat perkhidmatan produk.
Konduktor menggunakan bahan tembaga tulen T2 berkualiti tinggi, memastikan prestasi kekonduksian elektrik yang sangat baik dan ciri-ciri rintangan rendah, mengurangkan kehilangan tenaga, meningkatkan kecekapan penggunaan tenaga.
Bilik pemadaman arka menggunakan reka bentuk gabungan kertas penebat DuPont dan keluli bersalut nikel, mempunyai prestasi penebatan dan keupayaan pemadaman arka yang sangat baik, memastikan pemutusan litar yang cepat dan selamat semasa kerosakan litar pintas.
Produk menggunakan pemasangan rel DIN 35mm standard, serasi dengan sistem pemasangan elektrik sedia ada, penggantian naik taraf mudah dan mudah, tidak memerlukan pengubahsuaian kemudahan pengedaran elektrik asal.
Ciri Teras
Fungsi Perlindungan Menyeluruh
Perlindungan Beban Lebih & Litar Pintas
Memantau arus talian secara masa nyata, apabila berlaku kerosakan beban lebih atau litar pintas, memutuskan litar dalam masa milisaat, mencegah kerosakan peralatan dan kebakaran elektrik.
Perlindungan Kebocoran Arus
Pengesanan kebocoran arus sensitiviti tinggi, julat pengesanan 10mA-30A boleh dilaraskan, secara efektif mencegah kemalangan kejutan elektrik manusia dan kerosakan kebocoran arus peralatan.
Perlindungan Suhu
Penderia suhu terbina dalam, memantau suhu talian dan peralatan secara masa nyata, apabila suhu melebihi ambang yang ditetapkan, penggera automatik atau pemutusan litar.
Perlindungan Voltan
Memantau voltan talian, mempunyai fungsi perlindungan voltan berlebihan, voltan kurang, kehilangan fasa, mencegah kerosakan pada peralatan elektrik akibat voltan tidak normal.
Perlindungan Kuasa
Memantau kuasa aktif dan kuasa reaktif secara masa nyata, menyokong perlindungan kuasa berlebihan dan kuasa kurang, mengoptimumkan kecekapan penggunaan tenaga.
Fungsi Pemasangan Masa
Menyokong fungsi suis pemasaan, boleh menetapkan masa operasi peralatan terlebih dahulu, mencapai pengurusan penjimatan tenaga dan kawalan automatik.
Ciri Keselamatan dan Perlindungan
Siri EXSi Pencawang Litar IoT menambah pelbagai ciri keselamatan inovatif berdasarkan fungsi perlindungan tradisional, meningkatkan tahap keselamatan elektrik secara menyeluruh.
Fungsi Keselamatan Lanjutan
Teknologi pengukuran pencegahan kecurian elektrik tahap cip terbina dalam, dilengkapi dengan sarung anti-pengubahsuaian yang direka khas, secara efektif mencegah tingkah laku kecurian elektrik haram. Data pengukuran dikeluarkan secara langsung untuk pengebilan, menyokong pembacaan langsung dan pengebilan melalui aplikasi mudah alih.
Dengan melaraskan suis butang jarak jauh/tempatan, boleh bertukar ke mod jarak jauh (mencapai pemantauan dan kawalan jarak jauh melalui sambungan rangkaian melalui pintu gerbang) atau mod tempatan (pemantauan jarak jauh boleh dilakukan tetapi penutupan jarak jauh tidak boleh, kawalan tempatan boleh dilakukan). Semasa penyelenggaraan talian, kunci keselamatan boleh dikenakan pada kedudukan pemisahan, mencegah operasi suis jarak jauh yang tidak disengajakan.
Dalam keadaan di mana litar terputus disebabkan oleh pencetus suis akibat kilat, kebocoran arus, lonjakan atau sebab lain, menggunakan fungsi penutupan semula automatik untuk menganalisis jenis kerosakan dan memilih penutupan semula, memulihkan bekalan kuasa dengan segera. Sangat sesuai untuk penyelenggaraan operasi pengangkutan, komunikasi maklumat dan bidang lain yang mempunyai keperluan tinggi untuk bekalan kuasa berterusan.
Pencawang litar dan mekanisme operasi disambungkan melalui penghantaran paksi dalaman, memastikan operasi serentak sambil mencegah pemisahan paksi penghantaran yang berniat jahat. Mempunyai fungsi penguncian fizikal, boleh dikunci pada kedudukan pemisahan semasa pemeriksaan talian, mencegah pensuisan elektrik yang tidak disengajakan.
Platform Pengurusan Keselamatan Elektrik Pintar Awan
Pengenalan Sistem Platform Awan
Platform pengurusan keselamatan elektrik pintar awan, melalui teknologi IoT mengumpul data sisi pengguna, menggunakan teknologi data besar untuk mengklasifikasikan, menganalisis, membandingkan dan memproses data, mengintegrasikan data ke dalam pelbagai sistem seperti grid pintar, kecerdasan bangunan, pengurusan pejabat, rumah pintar, tenaga pintar, komuniti pintar, kampus pintar dan sistem pemantauan kebakaran elektrik, mencapai analisis penggunaan tenaga mendalam dan pengurusan penjimatan tenaga.
Pengurusan Penyegerakan Tiga Tahap
Terminal mudah alih, terminal PC dan terminal peranti mencapai penyegerakan status masa nyata - sekilas pandang!
Aplikasi Mudah Alih Peribadi
Maklumat perlindungan keselamatan masa nyata dan kawalan jarak jauh, menguasai status keselamatan elektrik di mana-mana sahaja.
Pengurusan Harta Tanah Terminal PC
Perkhidmatan pengurusan kuasa menyeluruh, menyokong pengurusan kelompok dan analisis data.
Terminal Peranti
Pengumpulan data masa nyata dan kawalan tempatan, memastikan operasi sistem yang boleh dipercayai.
Fungsi Teras Platform
Mengumpul parameter elektrik seperti voltan, arus, arus baki, suhu, penggunaan tenaga, kualiti kuasa serta suhu dan kelembapan persekitaran dari litar secara masa nyata, memuat naik ke platform awan pencawang litar pintar melalui pintu gerbang pintar. Platform menyediakan paparan data masa nyata, pertanyaan data sejarah dan fungsi analisis trend.
Pemantauan status keselamatan elektrik tanpa henti 7x24 jam, apabila mengesan keadaan tidak normal (seperti beban lebih, kebocoran arus, suhu terlalu tinggi, dll.), segera menghantar maklumat amaran, menyokong pelbagai cara pemberitahuan seperti SMS, tolakan aplikasi, e-mel. Menyediakan fungsi analisis jenis kerosakan dan penentuan lokasi, cepat menentukan di mana masalah berlaku.
Menyokong kawalan suis jarak jauh, mencapai operasi suis satu klik melalui aplikasi mudah alih atau terminal PC. Menyokong fungsi lanjutan seperti kawalan pemasaan, hubungan senario, kawalan kumpulan, mencapai pengurusan tenaga pintar. Semasa penyelenggaraan talian, fungsi penguncian jarak jauh boleh digunakan untuk mencegah operasi yang salah.
Menyediakan fungsi analisis statistik penggunaan tenaga terperinci, termasuk statistik penggunaan elektrik mengikut masa, analisis trend penggunaan elektrik, analisis perbandingan penggunaan tenaga, dll. Menyokong pengurusan kuota penggunaan tenaga, apabila penggunaan elektrik melebihi ambang yang ditetapkan, penggera automatik. Menyediakan cadangan penjimatan tenaga dan penyelesaian pengoptimuman, membantu pengguna mengurangkan penggunaan tenaga.
Memantau parameter kualiti kuasa seperti turun naik voltan, sisihan frekuensi, kandungan harmonik, menilai kualiti bekalan kuasa. Menyediakan laporan kualiti kuasa dan cadangan penambahbaikan, membantu pengguna mengoptimumkan persekitaran penggunaan elektrik, meningkatkan kecekapan operasi peralatan.
Menjana pelbagai jenis laporan keselamatan elektrik dan laporan analisis penggunaan tenaga secara automatik, menyokong format dan kandungan laporan tersuai. Menyediakan fungsi eksport data, menyokong pelbagai format seperti Excel, PDF. Berdasarkan teknologi analisis data besar, menyediakan fungsi analisis tingkah laku penggunaan elektrik dan ramalan.
Integrasi Platform & Keterbukaan
Platform pengurusan keselamatan elektrik pintar awan menggunakan reka bentuk seni bina terbuka, menyokong integrasi lancar dengan sistem pihak ketiga, menyediakan penyelesaian keselamatan elektrik yang komprehensif untuk pengguna.
Keupayaan Integrasi Sistem
Integrasi Sistem Kebakaran
Sambungan lancar dengan platform awan kebakaran pintar, sistem pemantauan kebakaran elektrik, sistem pemantauan kuasa peralatan kebakaran, sistem pemantauan pintu kebakaran, mencapai kawalan hubungan kebakaran.
Sistem Kawalan Bangunan Automatik
Integrasi dengan sistem kecerdasan bangunan, mencapai pengurusan hubungan sistem kawalan pencahayaan, kawalan penghawa dingin, kawalan lif, dll.
Sistem Pengurusan Tenaga
Sambungan dengan sistem tenaga pintar, mencapai pengurusan tenaga teragih, tindak balas sisi permintaan dan penjadualan pengoptimuman tenaga.
Sistem Rumah Pintar
Integrasi dengan platform rumah pintar, mencapai kawalan pintar dan pengurusan penggunaan tenaga peralatan elektrik rumah.
Sistem Keselamatan
Hubungan dengan sistem pemantauan keselamatan, apabila mengesan kelainan elektrik, mencetuskan penggera keselamatan, meningkatkan tahap keselamatan keseluruhan.
Platform Analisis Data
Menyediakan antara muka API standard, menyokong sambungan dengan platform analisis data pihak ketiga, mencapai penggalian data mendalam dan analisis nilai.
Platform menggunakan reka bentuk modular, pengguna boleh memilih modul fungsi yang diperlukan mengikut keperluan sebenar, menyokong pembangunan tersuai dan pengembangan fungsi. Seni bina terbuka memastikan sistem mempunyai keserasian dan kebolehskalaan yang baik, memenuhi keperluan aplikasi industri dan senario yang berbeza.
Spesifikasi Teknikal
Spesifikasi Teknikal Utama
| Item | Parameter | Penjelasan Terperinci |
|---|---|---|
| Voltan Bernilai | AC 230/400V，DC 250V | Produk AC sesuai untuk voltan AC bernilai sehingga 400V, produk DC sesuai untuk voltan DC bernilai sehingga 250V |
| Frekuensi Bernilai | 50/60Hz | Sesuai untuk piawaian kuasa utama global |
| Arus Bernilai | 1-125A | Pelbagai peringkat boleh dilaraskan, memenuhi keperluan beban yang berbeza |
| Bilangan Kutub | 1P，2P，1P+N，3P，4P，3P+N | Menyokong pelbagai cara pendawaian |
| Keupayaan Pemutusan Litar Pintas Bernilai | 6kA，10kA | Berbeza mengikut model yang berbeza |
| Jenis Perlindungan Kebocoran Arus | AC型，A型 | Boleh mengesan kebocoran arus AC dan DC berdenyut |
| Arus Tindakan Kebocoran | 10mA，30mA，100mA，300mA，500mA，1000mA，3000mA，10000mA，30000mA | Pelbagai peringkat boleh dilaraskan, memenuhi keperluan senario aplikasi yang berbeza |
| Ambang Perlindungan Voltan Berlebihan | 260V±5%，280V±5% | Boleh menetapkan ambang perlindungan yang berbeza |
| Ambang Perlindungan Voltan Kurang | 170V±5%，150V±5% | Boleh menetapkan ambang perlindungan yang berbeza |
| Julat Perlindungan Suhu | 0-120℃ | Boleh menetapkan ambang penggera dan tindakan |
| Antara Muka Komunikasi | RS-485，Wi-Fi，NB-IoT，4G | Menyokong pelbagai cara komunikasi, menyesuaikan persekitaran aplikasi yang berbeza |
| Tahap Perlindungan | IP20 | Sesuai untuk persekitaran pemasangan dalaman |
| Kaedah Pemasangan | Pemasangan rel DIN 35mm | Kaedah pemasangan standard, serasi dengan sistem pemasangan elektrik sedia ada |
| Suhu Operasi | -25℃ ~ +70℃ | Reka bentuk julat suhu lebar, menyesuaikan keadaan persekitaran yang berbeza |
| Kelembapan Operasi | ≤95% RH | Tanpa keadaan kondensasi |
Parameter Pengukuran & Pemantauan
| Parameter Pemantauan | Julat Pengukuran | Ketepatan | Penjelasan |
|---|---|---|---|
| Voltan | 0-300V（fasa tunggal），0-500V（tiga fasa） | ±0.5% | Memantau voltan talian secara masa nyata |
| Arus | 0-125A | ±1% | Memantau arus talian secara masa nyata |
| Kuasa Aktif | 0-27.5kW（fasa tunggal），0-82.5kW（tiga fasa） | ±1% | Memantau kuasa aktif secara masa nyata |
| Kuasa Reaktif | 0-27.5kvar（fasa tunggal），0-82.5kvar（tiga fasa） | ±1% | Memantau kuasa reaktif secara masa nyata |
| Faktor Kuasa | 0-1 | ±0.01 | Memantau faktor kuasa secara masa nyata |
| Frekuensi | 45-65Hz | ±0.1Hz | Memantau frekuensi grid secara masa nyata |
| Tenaga Elektrik | 0-999999.99kWh | ±1% | Pengukuran tenaga elektrik terkumpul |
| Suhu | -40℃ ~ +125℃ | ±1℃ | Memantau suhu talian dan peralatan |
| Arus Bocor | 0-30A | ±5% | Memantau arus bocor talian |
| Kandungan Harmonik | 0-100% | ±2% | Memantau kandungan harmonik ke-2 hingga ke-31 |
Pematuhan Piawaian & Pensijilan
Piawaian Antarabangsa：
- IEC 60898-1: Pencawang litar perlindungan arus berlebihan untuk kegunaan rumah dan serupa
- IEC 61009-1: Pencawang litar tindakan arus baki dengan perlindungan arus berlebihan untuk kegunaan rumah dan serupa
- IEC 61540: Peranti arus baki mudah alih
- IEC 62020: Pemantau arus baki untuk kegunaan rumah dan serupa
Piawaian Negara：
- GB/T 10963.1: Pencawang litar perlindungan arus berlebihan untuk lokasi domestik dan serupa
- GB/T 16916.1: Pencawang litar tindakan arus baki tanpa perlindungan arus berlebihan untuk kegunaan rumah dan serupa
- GB/T 16917.1: Pencawang litar tindakan arus baki dengan perlindungan arus berlebihan untuk kegunaan rumah dan serupa
- GB/T 18487.1: Sistem pengecasan konduktif kenderaan elektrik Bahagian 1: Keperluan umum
- GB/T 20234.1: Peranti sambungan untuk pengecasan konduktif kenderaan elektrik Bahagian 1: Keperluan umum
Tanda Pensijilan：
Produk telah lulus pensijilan CCC, pensijilan CE, pensijilan RoHS, memenuhi keperluan alam sekitar dan keselamatan.
Model Produk
Klasifikasi Model Produk Siri EXSi
Model asas pencawang litar IoT
Arus bernilai：1-125A
Bilangan kutub：1P, 2P, 3P
Pencawang litar kebocoran arus IoT
Arus bernilai：1-125A
Perlindungan kebocoran arus：AC型
Pencawang litar DC IoT
Voltan bernilai：DC 250V
Arus bernilai：1-125A
Model fasa tunggal dengan talian neutral
Arus bernilai：1-63A
Bilangan kutub：1P+N
Model tiga fasa dengan talian neutral
Arus bernilai：1-125A
Bilangan kutub：3P+N
Model empat kutub
Arus bernilai：1-100A
Bilangan kutub：4P
Peraturan Penamaan Model
EXSi - 125 - H - [fungsi tambahan] - [bilangan kutub]
• EXSi：Kod siri pencawang litar IoT
• 125：Arus bernilai 125A
• H：Siri prestasi tinggi
• L：Dengan fungsi perlindungan kebocoran arus
• Z：Model DC
• Bilangan kutub：1P, 2P, 1P+N, 3P, 4P, 3P+N
Senario Aplikasi
Bidang Aplikasi Utama
Ciri Tapak：
- Pendawaian disambung secara haram dan kusut, penuaan tidak dapat dikesan
- Peralatan elektrik tidak dapat diperiksa secara berkala, pengawasan tidak mencukupi
- Penggunaan elektrik tidak dapat dipantau, tiada analisis data, tiada asas untuk langkah penjimatan tenaga
Aplikasi Fungsi：
Boleh memberikan maklum balas mengenai penggunaan elektrik dan maklumat kerosakan, memantau penggunaan elektrik dan status keselamatan perkakas rumah pintar secara masa nyata. Menyokong suis satu klik melalui aplikasi mudah alih atau program mini, melalui operasi seperti pemasaan, jarak jauh mencapai pengurusan penggunaan elektrik rumah pintar yang tepat, mengawal penggunaan tenaga secara efektif.
Ciri Tapak：
- Peralatan berterusan 24 jam：Hanya dipantau, tidak dikawal
- Peralatan elektrik bukan 24 jam：Operasi satu klik manual
- Peralatan penggunaan berjadual：Suis automatik hidup/mati
Aplikasi Fungsi：
Hubungan penggera：Apabila kerosakan litar atau nilai melebihi ambang amaran, mencetuskan hubungan dengan sistem keselamatan, kebakaran.
Ciri Tapak：
- Turun naik beban besar, risiko pengecasan tinggi
- Perlu menyelesaikan pemantauan beban dinamik secara fokus
- Meningkatkan keselamatan elektrik
Aplikasi Fungsi：
Menyediakan perlindungan litar pintas, kebocoran arus, voltan berlebihan, voltan kurang untuk tiang pengecasan, mengukur kuasa aktif, kuasa reaktif, arus dan voltan, dikeluarkan secara langsung untuk tujuan pengebilan. Apabila bekalan elektrik terputus akibat kerosakan, menganalisis jenis kerosakan dan memilih penutupan semula, memulihkan bekalan kuasa dengan segera. Melalui keupayaan komunikasi, mencapai kawalan jarak jauh, pengumpulan data dan pengurusan pusat tiang pengecasan di kawasan tersebut.
Ciri Tapak：
- Keperluan tinggi untuk bekalan kuasa berterusan
- Litar mudah terputus akibat pencetus suis oleh kilat, kebocoran arus, lonjakan atau sebab lain
Aplikasi Fungsi：
Menggunakan fungsi penutupan semula automatik untuk menganalisis jenis kerosakan dan memilih penutupan semula, memulihkan bekalan kuasa dengan segera.
Ciri Tapak：
- Keperluan tinggi untuk bekalan kuasa berterusan
- Penyelenggaraan sukar
Aplikasi Fungsi：
1. Menggunakan fungsi penutupan semula automatik untuk memulihkan bekalan kuasa dengan segera; menggunakan kawalan jarak jauh digabungkan dengan pelbagai cara komunikasi untuk mengurus peralatan dari jauh.
2. Memberikan maklum balas mengenai jenis kerosakan, keadaan penggunaan elektrik dan maklumat relevan lain.
Ciri Tapak：
- Persekitaran elektrik kompleks
- Ketumpatan orang tinggi, mobiliti besar
Aplikasi Fungsi：
Menggunakan fungsi kawalan jarak jauh, memberi tumpuan kepada pengurusan beban dinamik dan pemantauan status masa nyata.
Lebih Banyak Bidang Aplikasi
Pencawang litar IoT juga boleh digunakan secara meluas di hospital, sekolah, asrama, rumah penjagaan warga tua, bangunan pejabat, vila, hotel, taman perindustrian, tapak komersial berskala kecil, pasar raya, pusat membeli-belah, kemudahan petrokimia, pertanian, pengubahsuaian komuniti lama, perusahaan perlombongan dan perindustrian, tempat pelbagai fungsi, dll.
Analisis Titik Sakit Keselamatan Elektrik
- Skop besar, ketumpatan penduduk tinggi, kesedaran keselamatan kebakaran pengguna berbeza-beza
- Penggunaan perkakas kuasa tinggi atau beban berlebihan yang tidak betul
- Pendawaian kompleks, pendawaian peribadi, penebatan buruk, menyebabkan kebocoran arus, kejutan elektrik atau kemalangan
- Penggunaan elektrik terdesentralisasi dan tidak stabil, pendawaian tersembunyi, penyelenggaraan sukar
- Kaedah pengesanan tidak mencukupi, tiada amaran keselamatan atau penggera kerosakan pada litar elektrik individu
- Pengukuran elektrik dan pengebilan diperlukan, tetapi pembacaan meter mesti dilakukan di tapak
Seni Bina Sistem
Seni Bina Sistem Pencawang Litar IoT
Sistem pencawang litar IoT menyediakan penyelesaian naik taraf IoT+ untuk pasaran voltan rendah tradisional. Dengan menggabungkan teknologi IoT dengan pencawang litar, mengumpul parameter elektrik seperti voltan, arus, arus baki, suhu, penggunaan tenaga, kualiti kuasa serta suhu dan kelembapan persekitaran dari litar, menghantar ke pintu gerbang pintar, akhirnya memuat naik ke platform awan pencawang litar pintar. Mencapai pengukuran data dan pemantauan, pemantauan status keselamatan, kawalan peranti jarak jauh dan pengurusan statistik penggunaan tenaga.
Komposisi Sistem
Siri EXSi Pencawang Litar IoT：Dipasang di hujung penggunaan elektrik, bertanggungjawab untuk perlindungan elektrik, pengumpulan data dan kawalan tempatan. Menyokong pelbagai model dan spesifikasi, memenuhi keperluan aplikasi yang berbeza.
Peranti Pintar Lain：Termasuk meter elektrik pintar, penderia suhu dan kelembapan, pengesan asap, dll., bekerjasama dengan pencawang litar IoT, menyediakan pemantauan keselamatan elektrik yang komprehensif.
Pintu Gerbang Pintar：Bertanggungjawab mengumpul data peranti terminal, melakukan pemprosesan awal dan penukaran data, menyokong penukaran pelbagai protokol komunikasi.
Rangkaian Komunikasi：Menyokong pelbagai cara komunikasi seperti RS-485, Wi-Fi, NB-IoT, 4G, menyesuaikan persekitaran aplikasi dan keperluan komunikasi yang berbeza. NB-IoT sesuai untuk senario kuasa rendah, liputan luas; 4G sesuai untuk senario komunikasi data berkelajuan tinggi; Wi-Fi sesuai untuk senario komunikasi jarak pendek dalaman.
Pelayan Platform Awan：Ditempatkan di awan, bertanggungjawab untuk penyimpanan data, pemprosesan dan analisis, menyediakan fungsi perkhidmatan teras platform.
Sistem Pangkalan Data：Menggunakan seni bina pangkalan data teragih, menyokong penyimpanan data besar-besaran dan akses serentak tinggi, memastikan data selamat dan boleh dipercayai.
Enjin Analisis Data Besar：Berdasarkan teknologi data besar menganalisis data elektrik secara mendalam, menyediakan fungsi seperti analisis tingkah laku penggunaan elektrik, ramalan kerosakan, pengoptimuman penggunaan tenaga.
Platform Pengurusan Web：Antara muka pengurusan berasaskan penyemak imbas, menyediakan fungsi pengurusan keselamatan elektrik dan pengurusan tenaga yang komprehensif, menyokong akses terminal PC.
Aplikasi Mudah Alih：Menyokong sistem iOS dan Android, menyediakan fungsi terminal mudah alih seperti pemantauan masa nyata, kawalan jarak jauh, pemberitahuan penggera.
Program Mini WeChat：Aplikasi ringan, tidak memerlukan pemasangan, menyediakan fungsi pemantauan dan kawalan asas.
Antara Muka API：Menyediakan antara muka API standard, menyokong integrasi dengan sistem pihak ketiga, mencapai perkongsian data dan pengembangan fungsi.
Penunjuk Prestasi Sistem
| Penunjuk Prestasi | Parameter | Penjelasan |
|---|---|---|
| Kapasiti Sistem | Menyokong 100,000+ peranti terminal | Menyokong penyebaran berskala besar, sesuai untuk aplikasi peringkat bandar |
| Kekerapan Pengumpulan Data | 1 saat~1 jam boleh dilaraskan | Mengkonfigurasi kekerapan pengumpulan data secara fleksibel mengikut keperluan aplikasi |
| Kelewatan Muat Naik Data | <100ms（rangkaian kawasan setempat），<5s（rangkaian kawasan luas） | Memastikan ketepatan masa data pemantauan masa nyata |
| Ketersediaan Sistem | ≥99.9% | Reka bentuk ketersediaan tinggi, memastikan sistem beroperasi dengan stabil |
| Masa Penyimpanan Data | ≥3 tahun | Menyimpan data sejarah untuk jangka masa panjang, menyokong pertanyaan dan analisis sejarah |
| Bilangan Pengguna Serentak | ≥1000 | Menyokong akses dan operasi serentak oleh ramai pengguna |
| Masa Tindak Balas Penggera | <10s | Masa dari pengesanan kelainan hingga penghantaran penggera |
| Masa Tindak Balas Kawalan Jarak Jauh | <5s | Masa dari penghantaran arahan kawalan hingga pelaksanaan peranti |
Hubungi Kami
Talian Perkhidmatan
400 881 0501
Laman Web Rasmi
Maklumat Syarikat
Hertzman (Hangzhou) Sains & Teknologi Elektrik Co., Ltd.
Pernyataan Hak Cipta
EXSi® adalah tanda dagangan berdaftar Hertzman (Hangzhou) Sains & Teknologi Elektrik Co., Ltd., haknya dilindungi oleh undang-undang tanda dagangan.
Dapatkan Manual Produk & Penyelesaian Lengkap
Sekiranya anda memerlukan versi PDF manual produk lengkap, spesifikasi teknikal, demonstrasi platform awan atau penyelesaian tersuai, sila isi maklumat berikut, perunding teknikal kami akan menghubungi anda secepat mungkin, menyediakan penyelesaian keselamatan elektrik profesional untuk anda.
