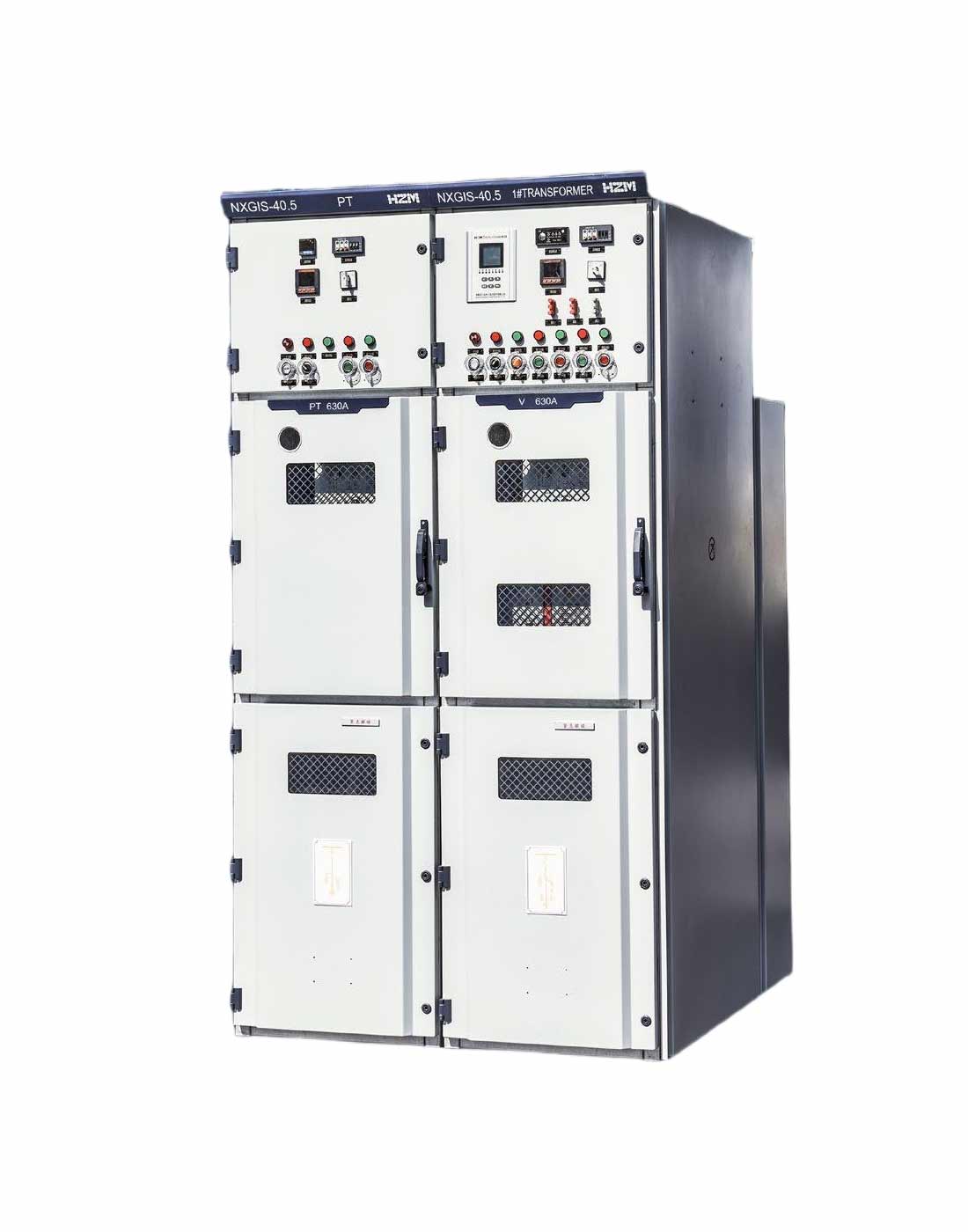

NXGIS-40.5 Peralatan Suis Tertutup Logam Berpenebat Gas

NXGIS-40.5 Peralatan Suis Tertutup Logam Berpenebat Gas digunakan terutamanya dalam sistem AC tiga fasa (40.5KV) dengan bas tunggal dan bas berganda. Reka bentuk kompak dan kebolehpercayaan tinggi menjadikannya sesuai untuk sistem pengagihan primer atau sistem bekalan kuasa terminal pengguna.

Peralatan suis menggunakan gas SF6 sebagai medium penebat, dengan semua komponen voltan tinggi dimeterai dalam kebuk ketat kimpalan plat keluli tahan karat yang dipasang di kilang dan kemudian dihantar untuk digunakan melalui ujian penghantaran lengkap. Dengan gabungan teknologi penebatan gas, teknologi penebatan pepejal dan teknologi pemutusan vakum, ia mempunyai ciri-ciri teknikal kebolehpercayaan tinggi, penyelenggaraan percuma dan peminimuman. Memandangkan semua komponen primer dipasang dalam kotak gas atau pemasangan plugin, pemasangan dan operasi NXGIS adalah bebas gas sepenuhnya. NXGIS digunakan terutamanya dalam syarikat penjanaan elektrik, pengagihan perusahaan industri dan perlombongan, serta penghantaran, kawalan, perlindungan dan pemantauan pencawang sistem kuasa.

Peralatan suis menggunakan reka bentuk modular, dengan semua unit fungsi dibumikan dengan selamat. Pintu kabinet diperbuat daripada keluli tergulung sejuk dengan rawatan permukaan semburan serbuk. Tahap perlindungan keseluruhan kabinet ialah IP4X, dan tahap perlindungan kotak gas ialah IP67.

NXGIS-40.5 menggunakan reka bentuk kotak gas kimpalan keluli tahan karat berpenebat dan dimeterai sepenuhnya, dengan penebatan gas meterai SF6, memastikan bahagian berkuasa primer peralatan suis tidak terjejas oleh persekitaran luar, dan tidak terjejas oleh faktor luaran seperti ketinggian, kelembapan, pencemaran, habuk, haiwan kecil, kondensasi, dan lain-lain.

HZM Power Technology (Hertzman) didorong oleh cabaran yang kami hadapi setiap hari, termasuk kemajuan teknologi yang sentiasa berubah, tekanan alam sekitar, kemunculan kehidupan digital, dan tuntutan industri pembuatan yang cekap dan hijau. Kami didorong oleh pencarian dan pemahaman teknologi kejuruteraan, dan oleh produk, perkhidmatan dan penyelesaian elektrifikasi dan digital yang cemerlang untuk menghadapi cabaran bersama dengan pelanggan.

Kebolehpercayaan tinggi rangkaian pengagihan, tenaga boleh diperbaharui, kuasa tenaga boleh diperbaharui dan penyebaran grid mikro dan masalah penyelesaian teknologi baru lain, ini adalah cabaran baharu dalam bidang tenaga dan tenaga boleh diperbaharui. Sistem pengurusan tenaga HZM DAVIDCLOUD dan komponen pintar sokongan menyediakan pakej penyelesaian untuk menghadapi cabaran bersama pelanggan.

Industri dan industri pembuatan memberi tumpuan kepada kebolehpercayaan dan ekonomi tenaga. Dalam bidang industri kimia berat dan industri pembuatan, HZM meneroka kebolehpercayaan tinggi sistem pengagihan di bawah keadaan kuasa melampau, dan melalui penyelidikan dan simulasi dalam pelbagai bidang yang tidak diketahui, memperoleh pengetahuan baharu serta inovasi dan penambahbaikan kejuruteraan proses, yang telah membawa kepada pengiktirafan global pengguna terhadap kebolehpercayaan tinggi sistem pengagihan HZM.

HZM percaya kepada kuasa teknologi dan kejuruteraan, meneroka dunia yang tidak diketahui secara aktif, dan didorong oleh teknologi elektrifikasi dan digitalisasi, kami berusaha untuk membina dan mencipta kehidupan yang lebih baik di dunia.

Ketinggian: Penebatan gas dengan tekanan relatif 50kPa atau lebih membolehkan peralatan suis beroperasi pada ketinggian berbeza tanpa menjejaskan keupayaan penebatan

Suhu Ambien: Suhu maksimum: +55°C; Suhu minimum: -25°C; Purata suhu 24 jam tidak melebihi 35°C

Kelembapan Ambien: Purata kelembapan relatif 24 jam tidak melebihi 95%; Purata kelembapan relatif bulanan tidak melebihi 90%

Persekitaran Pemasangan: Tiada gas letupan dan kakisan di udara sekeliling, tiada hentaman getaran ganas di tempat pemasangan, tahap pencemaran tidak melebihi tahap C dalam GB/T26218.1

Kekuatan Seismik: 8 darjah

Apabila keadaan penggunaan melebihi peruntukan di atas, penyelesaian boleh ditentukan melalui perundingan dengan pengguna.

NXGIS-40.5 direka dengan sistem penguncian operasi salah yang lengkap untuk mencegah operasi salah yang mungkin dan akibat berbahaya dan serius yang mungkin berlaku.

Peralatan suis NXGIS-40.5 menggunakan plat keluli bersalut aluminium zink kekuatan tinggi untuk pembuatan kabinet, pintu kabinet menggunakan proses rawatan permukaan semburan keluli tergulung sejuk, keseluruhan kabinet dipasang sepenuhnya melalui pemesinan kawalan berangka, dengan ketepatan tinggi dan konsistensi yang baik. Unit fungsi menggunakan reka bentuk pemasangan modular, setiap unit fungsi dibumikan dengan selamat. Penguncian lima pencegahan yang boleh dipercayai dan operasi penutupan pintu kabinet melindungi keselamatan kakitangan operasi dan penyelenggaraan.

Kebuk Bas Kecil

Kebuk bas kecil digunakan untuk memasang bas kecil 15 litar atau 20 litar untuk menyediakan kuasa yang diperlukan untuk litar kawalan atau litar bantu suis kabinet. Bas kecil menggunakan rod tembaga Ug6 atau kord berbilang teras dan disambungkan ke kabinet bersebelahan melalui terminal. Bilangan bas kecil yang sepadan digunakan mengikut gambar rajah skema yang disediakan oleh pengguna.

Kebuk Mekanisme Operasi

Kebuk mekanisme operasi dilengkapi dengan mekanisme operasi suis pengasing tiga kedudukan dan pemutus litar vakum serta mekanisme pengunciannya, dan tolok tekanan gas SF6, dll. Operasi manual mekanisme memerlukan pembukaan pintu depan kabinet.

Kebuk Pengisian Bas Utama

Kebuk pengisian adalah kebuk tertutup, berpenebat dengan gas SF6 tekanan rendah; kebuk gas dibentuk oleh kimpalan plat keluli tahan karat setebal 3mm; tahap perlindungan kebuk gas ialah IP67; belakang kebuk dilengkapi dengan filem pecah pelega tekanan; bahagian atas dilengkapi dengan plat penutup untuk pemasangan dan penyelenggaraan. Kebuk ini dilengkapi dengan bas utama, bas cabang, suis pengasing tiga kedudukan, pemutus litar vakum, palam kabel kon dalaman, soket penyambung bas dan litar utama salur bas.

Kebuk Kabel

Kebuk kabel adalah kebuk berpenebat udara, dengan ruang pemasangan kabel yang besar, mudah untuk pemasangan dan penyelenggaraan; kabel primer menggunakan kaedah pemasangan plug-in kon dalaman, setiap fasa boleh disambungkan dengan 1~4 kabel teras tunggal, dengan prestasi penebatan yang boleh dipercayai, tidak terjejas oleh faktor persekitaran seperti kabus garam, ketinggian, mudah dipasang; mengikut arus kadaran kabinet, pengubah arus dipasang di kedudukan plug kabel (630A), atau di bahagian bawah kebuk melalui kabel (2500A dan ke atas). Pengubah voltan dan penangkap kilat menggunakan kaedah pemasangan plug-in kon dalaman yang dilengkapi dengan plat meterai boleh tanggal untuk memudahkan pembinaan kabinet masuk kabel.

Kotak gas diperbuat daripada plat keluli tahan karat S304 3.0mm, melalui teknologi proses logam CNC, kimpalan stud automatik, kimpalan robot dan teknologi proses tepat lain.

Panel pintu kabinet menggunakan keluli tergulung sejuk dan proses rawatan permukaan semburan.

Tahap perlindungan yang disediakan oleh enclosur ialah IP4X, dan tahap perlindungan kotak gas ialah IP67.

Tahap Perlindungan

Litar Utama: IP67

Mekanisme Operasi: IP3X

Kebuk Kabel (pintu kebuk ditutup): IP4X

Kotak Voltan Rendah: IP4X

Enclosur Keseluruhan: IP4X

Enclosur Keseluruhan: IK07

Sambungan kabel boleh dilakukan dari bahagian depan kabinet suis dan sesuai untuk pelbagai teknik sambungan kabel. Soket kabel kon luaran pilihan (mengikut EN 50181C Jenis C, sesuai untuk rangkaian 33kV), atau soket kabel kon dalaman pilihan (mengikut EN 50181, sesuai untuk rangkaian 35kV).

Soket Kabel Kon Luaran

Pelbagai kabel dengan keratan rentas sehingga 630mm² disambungkan oleh palam kabel jenis T atau penyambung terminal. Sehingga 3 palam kabel jenis T atau penyambung terminal boleh disambungkan ke setiap soket bas pembawa arus 1250A. Palam kabel atau penyambung terminal juga boleh dilengkapi dengan penangkap kilat. Apabila arus masuk >1250A, setiap fasa dilengkapi dengan 2 soket kon luaran. Tiada soket ujian tambahan diperlukan untuk ujian kabel (dengan sambungan kabel). Perhatian: Soket kon luaran hanya boleh digunakan sehingga 36kV.

Soket Kon Dalaman

Untuk model kabel terpilih dan keratan rentas, soket terminal kabel kon dalaman dengan spesifikasi berbeza boleh disediakan. Mengikut model sambungan kon dalaman, setiap fasa dilengkapi dengan maksimum 4 soket kon dalaman. Jika diperlukan, satu soket dalam setiap fasa boleh digunakan untuk penangkap kilat kon dalaman. Pilihan, satu set soket ujian terminal No. 2 boleh disediakan di hadapan kabinet suis untuk ujian tusukan kabel.

Peranti sambungan kabinet modular, apabila produk memasang komponen kabinet di tapak, tanpa membuka penutup meterai pada kotak meterai, menyambungkan bas berpenebat pepejal plug-in dalam dua kabinet dengan litar dan membawa arus kadaran, sambil mewujudkan penebatan antara muka pepejal antara konduktor bas utama kedua-dua kabinet dan enclosur logam.

Pemasangan di tapak, kombinasi kabinet dan perubahan tidak memerlukan proses teknikal berkaitan gas SF6.

Padanan sambungan atas kotak gas kabinet. Mengandungi bas konduktor tembaga dengan bahan penebat getah silikon. Kombinasi bas primer boleh direalisasikan melalui penyambung sambungan atas. Bas disesuaikan mengikut jarak pusat penyambung bersebelahan.

Suis Pengasing/Pembumian Tiga Kedudukan EAIS/G-40.5, dilengkapi dengan mekanisme operasi luaran, melaksanakan operasi tiga kedudukan sambungan, pengasingan dan pembumian. Komponen bergerak sedikit dalam kebuk gas, kedudukan boleh dikesan oleh sensor atau suis bantu, dilengkapi dengan penunjuk kedudukan mekanikal.

Reka bentuk pengubah arus pengubah voltan adalah pengubah induktif dan pengubah arus menembusi teras tanpa tekanan bahan dielektrik di sisi voltan tinggi. Nisbah transformasi, ketepatan dan prestasi pengubah arus memenuhi keperluan reka bentuk.

Pengubah voltan adalah pengubah induktif, dipasang di luar kebuk gas. Pengubah voltan adalah jenis plug-in dan boleh dimasukkan ke dalam bas melalui palam kon dalaman.

Suis pengasing HIDS yang digunakan untuk pengubah voltan dipasang dalam kebuk gas. Skema PT yang dilengkapi dengan suis pengasing, ujian frekuensi kuasa boleh diselesaikan pada kabinet suis tanpa membuka pengubah atau penyambung plug.

Setiap kebuk gas dipantau oleh sistem pemantauan meter ketumpatan gas. Keadaan gas dikesan oleh tolok tekanan, pilihan dilengkapi dengan barometer digital. Barometer digital menghantar isyarat tekanan secara elektronik ke pejabat belakang. Apabila isyarat penggera muncul, isyarat penggera gas boleh dihantar ke lokasi jauh melalui sentuhan dan keadaan ketumpatan semasa boleh dipaparkan.

Setiap kebuk gas mempunyai peranti pelega tekanan sendiri, sebaik sahaja tekanan berlebihan, tekanan dilepaskan melalui bahagian bawah kotak gas atau ke belakang ke atas melalui bahagian bawah. Saluran pelega tekanan kabinet suis tambahan juga boleh dipilih.

Mekanisme operasi COGEAR adalah mekanisme spring dengan keupayaan penutupan semula automatik berterusan. Pemutus litar vakum yang dilengkapi dengan mekanisme operasi COGEAR dipasang dalam kotak gas keluli tahan karat berpenebat sepenuhnya, mekanisme operasi dan penguncian berkaitan terletak di hadapan kotak gas, menjadikan operasi mudah dan selamat. Reka bentuk operasi manusia-mesin adalah munasabah, suis pengasing/pembumian tiga kedudukan mempunyai ciri penguncian mekanikal.

Paparan Visual Panel Mekanisme

• Penunjuk status penutupan/pemutusan pemutus litar
• Penunjuk status penutupan/pemutusan pengasing
• Penunjuk status penutupan/pemutusan pembumian keluaran/bas
• Direka mengikut piawai IEC62271-200 dan VDE0671-200

Penguncian Mekanikal-Logik Mencegah Operasi Salah

• Suis tiga kedudukan hanya boleh dikendalikan apabila pemutus litar berada dalam kedudukan trip
• Pemutus litar hanya boleh dikendalikan apabila suis tiga kedudukan berada dalam kedudukan yang sesuai dan pemegang operasi telah dialihkan
• Pemutus litar dilengkapi dengan peranti kunci padlock
• Suis tiga kedudukan dilengkapi dengan peranti penyekat, peranti penguncian "pembumian feeder"

Keperluan Pemasangan

1. Peralatan suis boleh disambungkan dengan bolt ke saluran keluli asas atau dikimpal ke saluran keluli asas
2. Peletakan saluran keluli asas harus dipastikan rata, ketidakrataan per meter tidak boleh lebih daripada 1mm
3. Asas harus dapat menahan beban statik maksimum peralatan suis 2000kg dan beban hentaman maksimum 3000kg
4. Pemasangan memerlukan ketinggian dalaman 2.8 meter atau lebih
5. Dipasang pada rangka asas pratentu atau rangka lantai tersuai
6. Menggunakan teknologi plug-in untuk menyambungkan kabel dengan peralatan suis

Pentauliahan

Pentauliahan dilaksanakan oleh pakar yang berkelayakan. Mengikut spesifikasi plug-in di tapak, menggunakan arus dan voltan ujian plug-in yang sesuai untuk ujian pilihan. Tiada kerja gas diperlukan. Penyambung yang telah diuji boleh digunakan untuk ujian kabel atau pembumian penyelenggaraan.

Pemeriksaan dan Penyelenggaraan

Secara normalnya, tiada pengisian kebuk gas tertutup diperlukan. Item pemeriksaan termasuk pemeriksaan visual dan ujian fungsi.

Item Pemeriksaan Penghantaran

• Pemeriksaan pemasangan produk
• Pengesanan kebocoran spektrum jisim ammonia
• Pengesanan tusukan dan nyahcas separa
• Pengesanan ciri mekanikal
• Pengukuran rintangan litar utama
• Pengukuran kandungan kelembapan gas SF6
• Pemeriksaan penampilan

Getaran perlu dipertimbangkan dalam pengangkutan dan langkah perlindungan harus diambil. Peralatan suis harus disimpan di dalam bilik yang berventilasi, kering dan tiada gas kakisan, dan harus diperiksa secara berkala semasa tempoh penyimpanan. Peralatan suis harus diperiksa mengikut manual arahan produk sebelum dimasukkan ke dalam operasi, dan hanya boleh dimasukkan ke dalam operasi selepas lulus. Semasa pengendalian, peralatan mengangkat harus digunakan untuk mengangkat peralatan suis dan kemudian memunggahnya dari casis pembungkusan. Sebelum mengangkat, tali angkat harus dipilih mengikut berat produk, dan panjang tali harus membuat sudut atas tali angkat ≤60°.

Perhatian:

1. Semasa proses pengendalian, troli pengangkutan harus disokong di bahagian bawah kabinet suis. Dilarang sama sekali menggerakkan kabinet suis menggunakan tong dram crowbar.
2. Semasa proses pengendalian, kabinet suis harus berada dalam kedudukan tegak, dan dilarang sama sekali meletakkan kabinet suis dan menggunakan sisi, belakang atau sisi depan untuk pengendalian pengangkutan.
